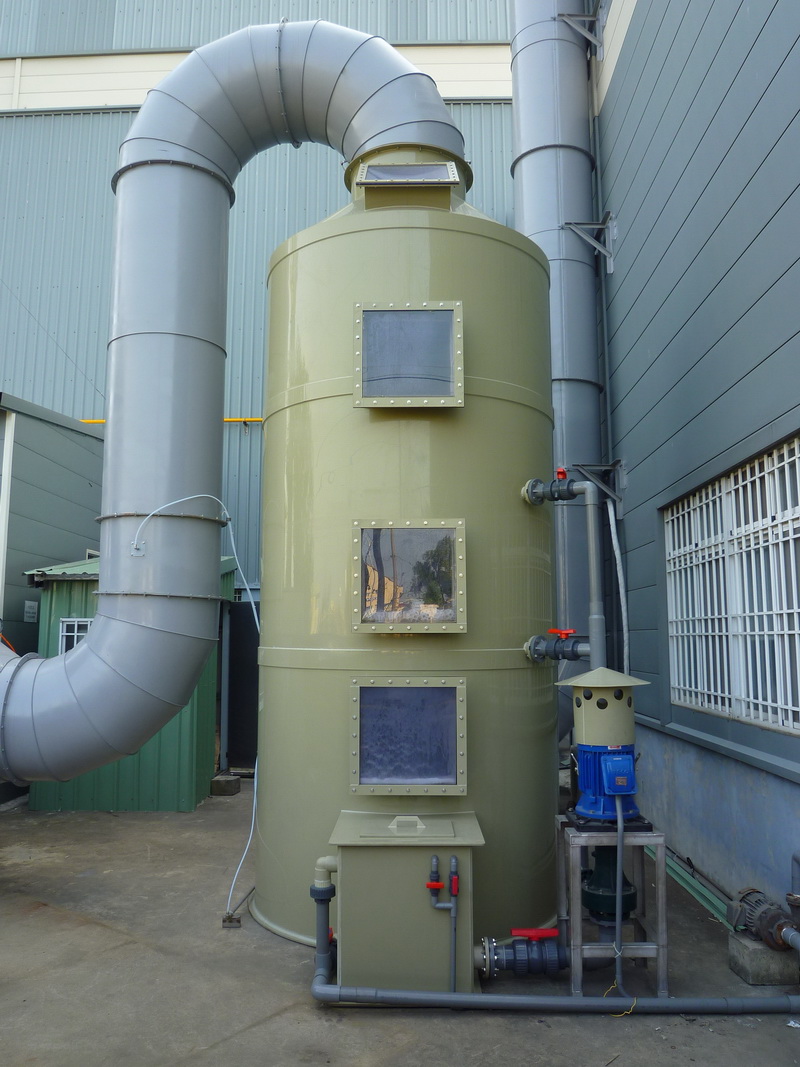

洗滌塔凈化塔簡介

1 產品概述

我公司的生產的洗滌塔是旋流板塔，有機廢氣處理其原理是氣流沿切向進入旋流板塔內，并經塔板盤旋而上，液體從盲板分配至各個葉片，形成液幕。氣流一方面與液幕接觸，另一方面撞擊液流，形成液滴，增大氣液接觸面積。液幕與液滴通過氣流離心力甩至塔壁的集液槽，通過導流管，將液體排至下一層旋流板。氣流與液流在上述充分接觸的過程中，形成了極大的相際界面，并完成一系列的物理化學反應過程。本設備可廣泛用于除塵、傳質、傳熱等過程的處理，可作氣體凈化的預處理或吸收凈化塔使用。有機廢氣處理

2 工藝流程


洗滌凈化工藝流程圖

3 產品特點

● 本設備集除塵、傳質與除霧功能于一體，設備緊湊，工藝簡單，并可同時去除多種污染物；

● 本設備具有操作彈性大、開孔率大、不易堵塞等優點；

● 設備運行阻力低；

● 去除效率高。凈化效率≥90%；

● 抗負荷沖擊能力強，適應性強（可適用于不同的吸收液），應用范圍廣。

4 主要技術參數及選用性能http://60874119.cn


洗滌塔的主要技術性能參數表

設備型號	處理風量m³/h	外型尺寸								設備自重	水池體積（m³）
設備型號	處理風量m³/h	D	H	L	B	D1	B1	H1	H2	設備自重	水池體積（m³）
10型	10000	1200	4950	1900	1400	600	800	3250	1350	1.2	1.3
12型	12000	1400	5300	2100	1600	650	1000	3575	1375	1.5	1.7
15型	15000	1500	5600	2200	1700	700	1000	3650	1400	1.7	1.9
18型	18000	1700	6000	2400	1900	750	1300	3900	1425	2.0	2.5
20型	20000	1700	6000	2400	1900	750	1300	3900	1425	2.0	2.5
25型	25000	2000	6700	2700	2200	850	1500	4525	1475	2.65	3.3
30型	30000	2100	7250	3300	2300	950	1500	4800	1525	3.0	4.0
35型	35000	2300	7300	3700	2550	1000	1500	5000	1600	3.4	4.5
40型	40000	2400	7750	3900	2650	1100	1500	5200	1600	3.8	5.0
45型	45000	2500	7800	4500	2750	1150	2000	5250	1625	4.0	6.6
50型	50000	2600	8450	4600	2850	1200	2000	5300	1650	4.5	7.0
55型	55000	2800	8900	4800	3050	1250	2000	5600	1675	5.0	7.6
60型	60000	3000	9250	5000	3250	1300	2000	5900	1700	5.5	8.3

說明：表中塔的尺寸僅供參考，若有特殊要求，可根據實際情況設計。

表二：凈化塔、風機、循環泵選配表

凈化塔			選配風機		選配水泵			運行重量
型號	風量 m³/h	壓降 Pa	型號	功率（KW）	型號	流量（m³/h）	功率（KW）	運行重量
10型	10000	600～ 800	4-72NO. 6C	11	50WQ20-10	25	2.2	2.5
12型	12000		4-72NO. 6C	15	50WQ30-10	30	2.2	3.2
15型	15000		4-72NO. 7C	18.5	65WQ37-13	37	3.0	3.6
18型	18000		4-72NO. 8C	22	80WQ50-10	50	4.0	4.5
20型	20000		4-72NO. 8C	30	80WQ50-10	50	4.0	4.5
25型	25000		4-72NO. 8C	30	100WQ65-10	60	4.0	6.0
30型	30000		4-72NO. 8C	37	100WQ75-15	75	5.5	7.0
35型	35000		4-72NO. 10C	37	100WQ85-12	85	5.5	8.0
40型	40000		4-72NO. 10C	45	100WQ100-10	100	5.5	8.8
45型	45000		4-72NO. 12C	45	100WQ110-12	110	7.5	10.6
50型	50000		4-72NO. 12C	55	100WQ125-10	125	7.5	11.5
55型	55000		4-72NO. 12C	55	150WQ140-10	135	7.5	12.6
60型	60000		4-72NO. 12C	75	150WQ150-12	150	11	13.8

注：表中所注風機及水泵僅供選配參考，用戶可根據實際情況另行選擇。
